丹凤天元电子有限公司无感陶炭线性电阻
1.产品基本信息
丹凤天元电子有限公司自成立以来，就立足创新，充分利用天元、西安交通大学、西安电子科技大学等以及行业上下游的智力资源，形成了强力的产、学、研创新平台，取得多项创新成果并应用于实际生产中，生产的陶瓷线性电阻性能优越。
陶瓷线性电阻，是一款特殊的线性电阻器，其整个电阻体都是导电路径，较普通表面导电型电阻器的电流通道面积大很多，而且其体积比热容大（约为水的2倍），所以其为无电电阻器，特别适合在小体积小质量的情况下可靠实现大的脉冲过载能力。
正是由于其无感、小体积和大的脉冲过载能力，陶瓷线性电阻器在很多脉冲场合应用广泛。例如，电力系统的中性线接地电阻、高压开关中的合闸电阻，电梯中的刹车电阻，软启动和变频启动中RC回路的吸收电阻，电力机车的刹车泄放电阻，炼钢炉的分闸电阻，起重机的吸收电阻，电机的分闸电阻，发电机的励磁吸收电阻，电磁武器、激光武器、微波武器等脉冲武器的脉冲发生保护吸收电阻器，如果将其做成小型的无感电阻器，更易实现无感（无分布电感），在电子线路中的脉冲应用中比一般的电阻的可靠性更高。
高压,无感,陶瓷线性电阻由粘土、氧化铝和碳的混合物制造。通常用铝、铜、镍作电极,提供可靠的电气接触,侧面涂层用于改善介质耐压。线性瓷电阻器电阻率范围宽，可以作成各种各样的几何形状,直径最大152mm，机械强度高，耐压缩,能够吸收机械冲击。体型电阻,因此尺寸最小。

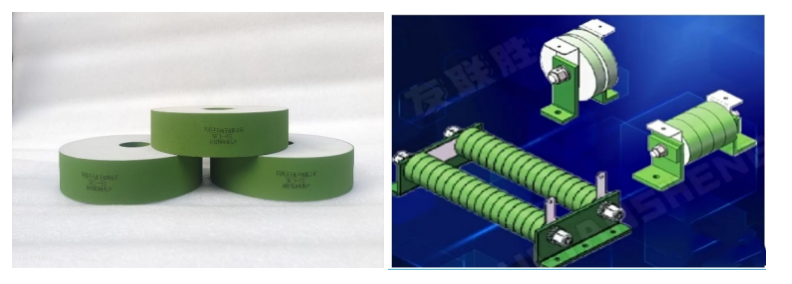

产品可以是单片或组装成模块。
2.产品特点
耐高压
额定浪涌能量高
空气/水冷却耐空气/油/SF6
体型电阻
自由设计订制
无感
电阻率范围宽
不同尺寸
夹持/引线/螺杆各种安装端
3.产品应用
电力传输-激光-牵引-焊接-交流/直流驱动-感应加热-逆变器-软启动-脉冲功率-电流限制-虚拟负载-电容器放电-脉冲形成网络-动态制动
4.产品规格

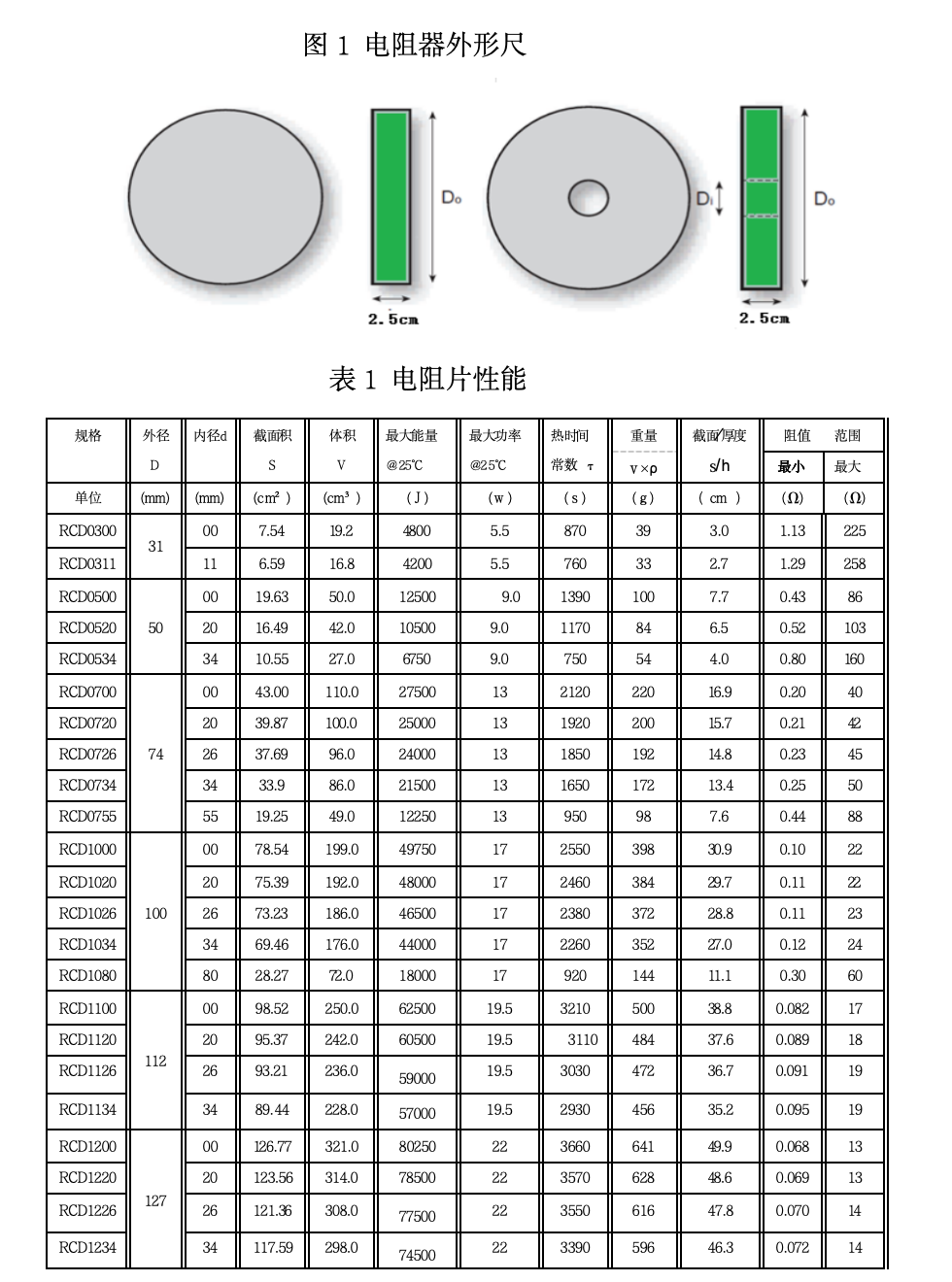

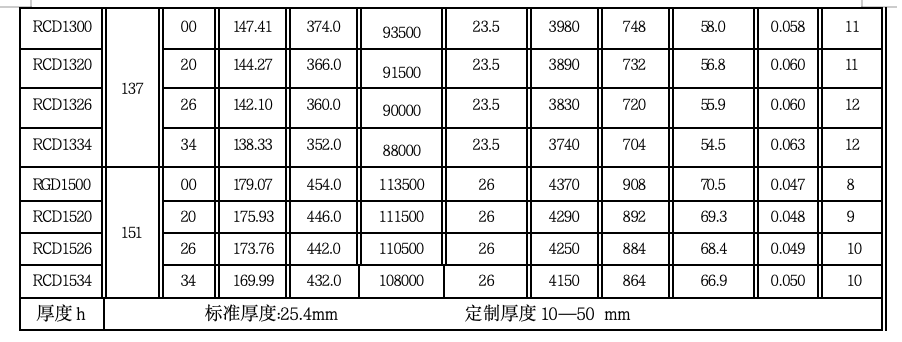

4.1电阻片是最基本的产品，可以提供客户组装成各种需要的具体用途电阻品，提供设计的灵活性。表1列出常用的规格，图1为常用外形尺寸，如需其它外形，如无中孔规格、其它阻值或厚度等，可以根据客户要求订制。
4.2管式陶瓷线性电阻
将电阻片安装在环氧-玻璃管中，以铝端头作为电极，可以安装支架，以便于适合应用可以根据要求，将直径32～152的电阻片组装在相应的玻璃环氧管中，电阻值范围可适应客户要求。

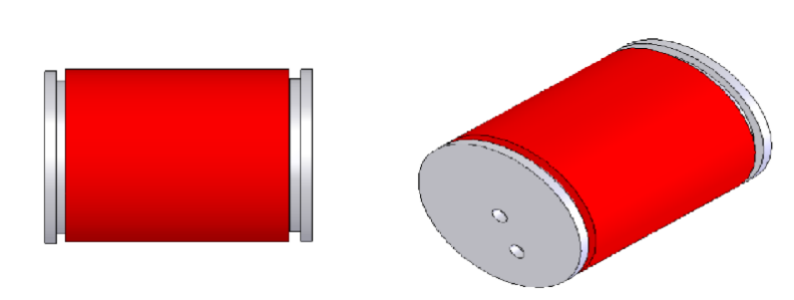

图2管式陶瓷线性电阻

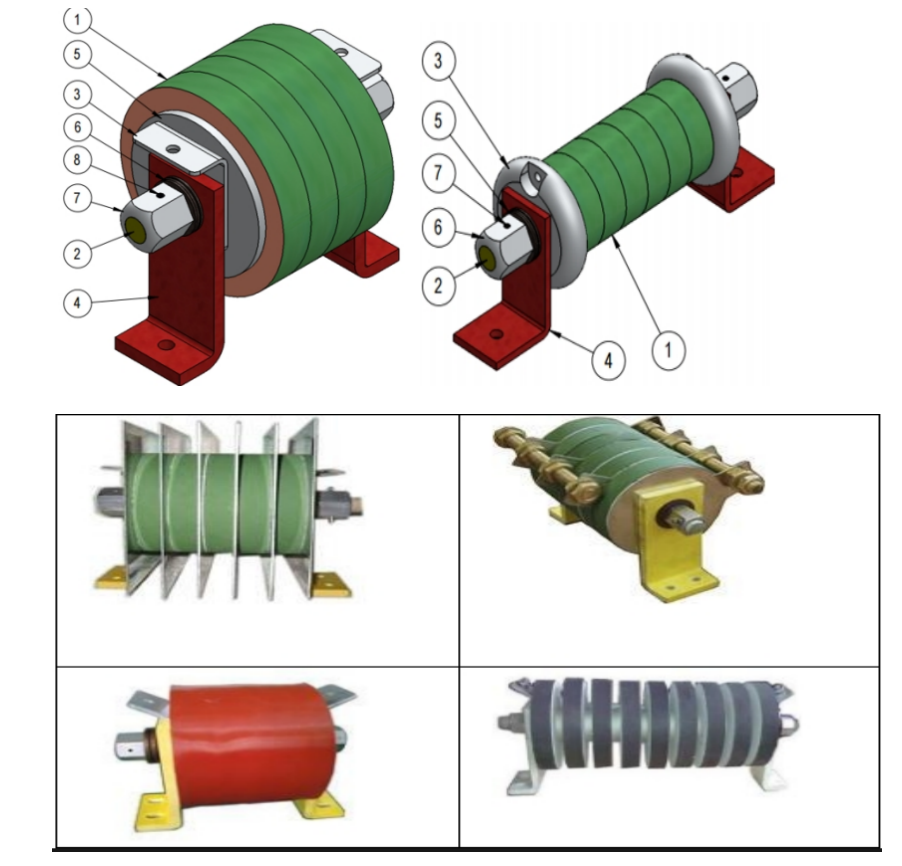

4.3组装式陶瓷线性电阻
4.3.1结构
可以单独提供配组好电阻值的陶瓷线性电阻器组，也可以提供预组装件以便于安装。
装配部件:电阻片安装用的玻璃纤维杆，安装铝端头，碟形弹簧，绝缘支架(塑料)，电气连接用铝端子
4.3.2产品特点
高浪涌额定能量，耐高压，无感，适合空气/油/SF6气体环境，适合空气却和水冷，可选的安装形式，可定制。
4.3.3产品性能参数
电阻值：0.047Ω～258Ω，针对不同的应用场合。
单次能量：～２MJ（对应脉冲间隔时间），针对不同的应用场合。
连续功率：１KW，２KW
耐电压：可根据不同的要求，为直流／交流或特定的脉冲波形。
脉冲耐压可达数十千伏。
表面温升：可根据要求设计
５与线绕电阻相比的优势
体型导电，可以承受更大的脉冲过载
无电感，对电压响应快，不引起感性过电压
体积小，重量轻，不易失效，可靠性高
特别适于脉冲应用
６电阻工作环境
连续工作温度：小于150℃。
短时工作温度：外径112mm以下，小于300℃；外径大于112mm，小于250℃。
连续脉冲：脉冲串工作时按短时工作考虑；连续脉冲工作时按连续工作考虑。
7.电阻片物理电气性能参数
5.1比热容≥2J/(cm3·℃)。
5.2电阻温度系数为（－0.05～-0.1）%/℃。
5.3电阻片的电阻电压系数为（－0.05～-7.5）%/（KV/cm）。
5.4电阻片的热膨胀系数≤7.0×10-6/℃
5.5电阻片的脉冲负荷温升（输入能量为250J/cm3时）≤125℃。
5.6电阻片的短时工作体积热容量：
a）代号为RCD10～RCD15的电阻片，≥500J/cm3；
b）代号为RCD07～RCD03的电阻片，≥600J/cm3；
5.7电阻片的短时工作允许温升：
注入能量为500J/cm3时，温升≤300℃；电阻片经受两次脉冲负荷后，在常温时电阻值变化应≤5%。
5.8抗压强度（每片环面均匀受力）：≥12000N。
5.9电极镀层与电阻片的附着力＞627N/cm2。
5.10电阻片的表面接触电阻＜1.5×10-3Ω。

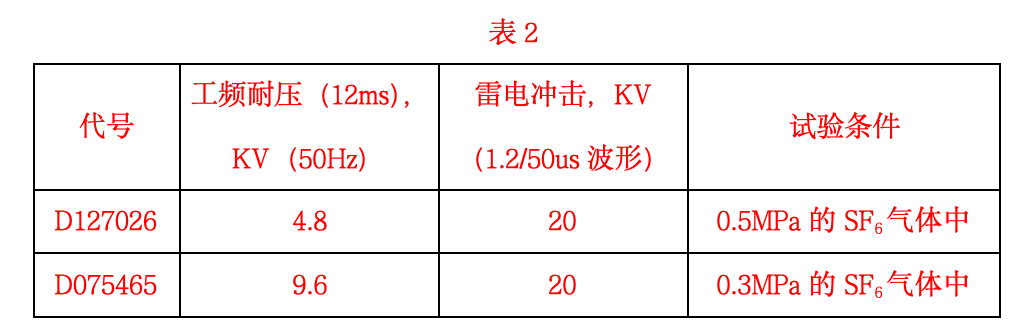

5.11电阻片具备下述的绝缘能力，见表2：
5.12当施加表2规定的工频耐压时（12ms），电阻表面温升≤170K。
5.13电阻片耐湿能力：
电阻片在相对温度98%（20℃）条件下存放5h，再在120℃烘箱中干燥5h，冷却至常温后，电阻值变化率不大于5%，并且仍具有5.11规定的绝缘能力。
5.14电阻片的侧面应涂耐电性能高、耐SF6分解物的涂层,涂层附着牢固。
